下列四種物像關係圖示（①、②、③、④），那一個圖表示是實物成虛像？ ① ② ③ ④

本題考點

物像的「實 / 虛」判讀。物的實虛看入射光是從物點發散出來，還是朝透鏡後方某點會聚；像的實虛看出射光是真的交會於透鏡後方，還是只能由反向延長線交於透鏡前方。

正解理由

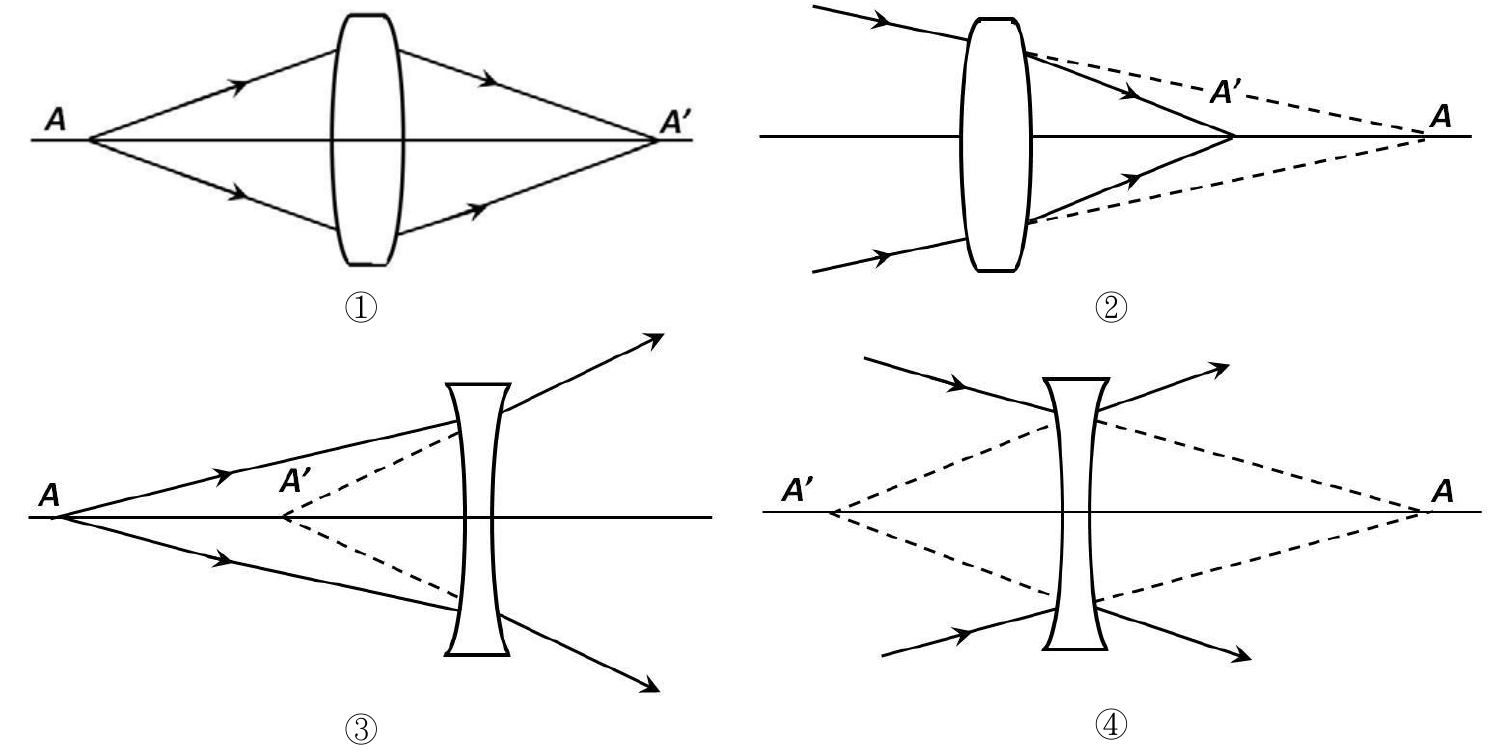

以光自左向右為參考系，透鏡左側為入射側、右側為出射側。圖③是凹透鏡：A 在透鏡左側，A 發出的光線以發散光束入射，光線確實從 A 出發，所以 A 是實物；凹透鏡屈光力為負，使光束更加發散，出射光在右側不會交會，只有反向延長線（虛線）交於透鏡左側的 A′，所以 A′ 是虛像。因為入射端是真實光線的發散源 → 物為實物；因為出射光彼此遠離、只有延長線相交 → 像為虛像；兩者合起來就是「實物成虛像」，列舉項只有③符合，故選 C。

逐項排除

1. (A)

   錯。圖①是凸透鏡，A 在左側發出發散光，為實物；出射光以實線真正會聚於右側 A′，為實像。①是「實物成實像」，像的部分不符；要「實物成虛像」應改成出射光只能由反向延長線相交的③。

2. (B)

   錯。圖②是凸透鏡，入射光為會聚光，虛線延長後交於透鏡右側的 A，光線在到達 A 之前就被透鏡攔截，A 並沒有真實光線發出，所以是虛物；凸透鏡使光束更會聚，出射光以實線交於右側 A′，為實像。②是「虛物成實像」，物與像兩處都與題目所問不符。

3. (C)

   對。圖③凹透鏡，左側實物 A 發出發散光，出射仍為發散光，反向延長線交於左側 A′，是「實物成虛像」，正是題目所問。

4. (D)

   錯。圖④凹透鏡，入射光為會聚光，虛線延長交於透鏡右側的 A，A 處沒有真實光線發出，是虛物；出射為發散光，反向延長線交於左側 A′，是虛像。④的像雖然也是虛像，但物是虛物，屬於「虛物成虛像」，物的部分不符，所以不是正解；只有把入射光改成由左側實物發出的發散光（即③）才符合題意。

記憶點
